690V решетката за монтирање активен хармоничен филтер
Барате активен хармоничен филтер за монтирање на решетката од 690V? Геја нуди решенија со врвен квалитет со високи перформанси и сигурност. Добијте сеопфатен понуда прилагодена на вашите потреби и подобрете ја ефикасноста на вашиот систем. Контактирајте нè сега за најдобра цена и одлична поддршка по продажбата. Дејствувајте брзо за да ја зајакнете вашата продуктивност денес!
Активниот харликоничен филтер за монтирање 690V (AHF) обезбедува напредна хармонична ублажување за трифазни енергетски системи со висок напон (690V ± 20%). Оваа единица поставена на решетката користи DSP+CPLD дигитална контрола на јадрото и топологијата на три нивоа за прецизен хармоничен компензација до 50-та хармоника. Со сегашниот тековен капацитет од 100А, тој ефикасно се однесува на хармонично искривување и трифазна нерамнотежа. Модуларниот дизајн поддржува паралелна врска за зголемен капацитет и поедноставено одржување. Присилното ладење на воздухот обезбедува сигурна работа. Активниот хармоничен филтер за монтирање 690V обезбедува робусно управување со квалитетот на електрична енергија за барање на индустриски средини.
Опис на моделот:
| Gy | Ахф | 0.69 | 100а | / | 4л | R |
| Код на претпријатијата | Активен хармоничен филтер | Ниво на напон 0,69: 690V ± 20% |
Оценет капацитет （KVAR） 100A | 3L: Трифазен три-жица 4L: Трифазен четири-жица |
Р: Монтажа на решетката |
Карактеристики:
● Користете DSP+CPLD Сите јадро на дигитална контрола, технологија на топологија на три нивоа, напредна алгоритам за откривање на хармонично и PWM стратегија за контрола за да постигнете точен компензација на хармоничната струја.
● Усвојување на модуларен дизајн, кој олеснува паралелно поврзување на повеќе модули, зазема малку простор и е лесен за одржување.
● Структурниот дизајн на независни воздушни канали и независни магацини обезбедува стабилна работа на опремата.
● Може да филтрира хармоника во широк спектар на хармоника, од 2 до 50 хармоники и да го реши проблемот со трифазни нерамнотежа во исто време.
● Стапката на хармонично филтрирање е висока. Ако капацитетот дозволува, стапката на филтрирање на хармонична струја може да биде дури 95%. Поставете 100% тековно ограничување на излезот за да се обезбеди долгорочно стабилно работење на опремата.
Апликации:
Активните хармонични филтри за монтирање на решетката 690V се клучни за одржување на квалитетот на електричната енергија и перформансите на опремата во системите за напојување со високо напон:
● Тешки индустриски апликации:Ублажување на хармониките произведени од големи димензии на променлива фреквенција (VFD), исправувачи и други нелинеарни оптоварувања во системите со висок напон.
● Рударство и нафта и гас:Обезбедување на сигурна работа на критична опрема во груби околини со дистрибуција на моќност со високо напон.
● Интеграција на обновлива енергија:Стабилизирачка моќност од високонапонски обновливи извори на енергија поврзани со мрежата.
● Центрите за податоци и критичката инфраструктура:Заштита на чувствителна опрема и одржување на квалитетот на моќноста во средини со високо-напон на податоци.
690V Rack Mount Active Harmonic Filters нудат ефикасно хармонично ублажување за засилен квалитет на моќност во апликации со висок напон.
Технички параметри:
| 220V серија | 380V серија | 500V серија | 690V серија | ||
| Надморска височина | <2000m, над 2000м, извлечете според GB/T3859.2 | ||||
| Температура на околината | -20 ～+50 | ||||
| Релативна влажност | ≤90%, нема кондензација на површината кога месечната минимална температура е 25 ℃ | ||||
| Ниво на загадување | Ниво III подолу | ||||
| Работен напон | AC220V ± 20% | AC380V ± 20% | AC500V ± 20% | AC690V ± 20% | |
| Работна фреквенција | 50Hz ± 5% | ||||
| Тековна компензација | 25а | 25/50/75/100/150A | 100а | 100а | |
| Структура на мрежа | L/n | 3p3w/3p4w | 3p3w/3p4w | 3p3w/3p4w | |
| Број на единици поврзано паралелно |
Улимиран | ||||
| Севкупна ефикасност на машината | ≥97% | ||||
| Структура на мрежа | 32kHz | 16kHz | 12.8kHz | 12.8kHz | |
| Опсег на компензација | 2 ～ 50 пати, единечна стапка на компензација е прилагодлива | ||||
| Избор на функција | Реактивна моќ | Реактивна моќност, реактивна моќност + асиметрија | |||
| Реактивна моќ стапка на компензација |
≥95% | > 92% | |||
| Неутрално филтрирање можност |
Способноста за филтрирање на неутрална линија е 3 пати поголема од можноста за филтрирање на фази | ||||
| Целосно време на одговор | ＜ 10ms | ＜ 40 мин | ＜ 40 мин | ＜ 40 мин | |
| Бучава | ≤60db | ≤60db | ≤65db | ≤65db | |
| Контролен метод | Двонасочен интерфејс RS485 (поддржува GPRS/WiFi) | ||||
| Заштита | Преоптоварување, софтвер/хардвер прекумерна струја, мрежна пренапон и поттикнување на напојување, прекин на електрична енергија, претерана заштита, абнормалност на фреквенцијата, итн. | Преоптоварување, софтвер/хардвер прекумерна струја, мрежна пренапон и поттик, нерамнотежа на напон на мрежата, прекин на електрична енергија, претерана абнормалност, абнормалност на фреквенцијата, заштита од краток спој, итн. | |||
| Метод на инсталација | Решетка/wallид монтиран | Решетка | |||
| Дојдовна линија | Назад дојдовен （Тип на решетката ）、 Горниот дојден （wallиден монтиран | Назад дојдовна линија | |||
| Ниво на заштита | IP20 | ||||

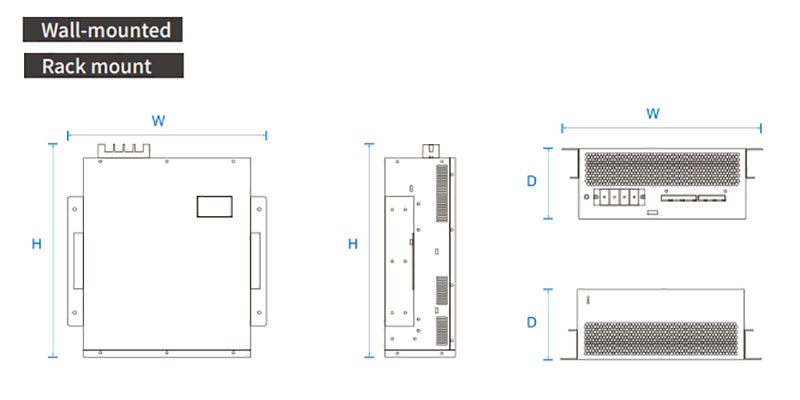

Модел и спецификација:
| Број на модел | Оценета струја (А) | Системски напон (V) | Димензии (d*w*h) | Метод на ладење |
| Gy APF-0.22-25A/2L-R/W. | 25 | 220 | 220*330*160мм | Присилно ладење на воздухот |
| Gy APF-0.4-25A/4L-R/W. | 25 | 380 ± 20% | 460*490*89мм | |
| Gy APF-0.4-50A/4L-R/W. | 50 | 380 ± 20% | 460*490*89мм | |
| Gy APF-0.4-75A/4L-R/W. | 75 | 380 ± 20% | 500*510*190мм | |
| Gy APF-0.4-100A/4L-R/W. | 100 | 380 ± 20% | 500*550*240мм | |
| Gy APF-0.4-150A/4L-R/W. | 150 | 380 ± 20% | 500*550*240мм | |
| Gy APF-0.5-100A/4L-R/W. | 100 | 500 ± 20% | 495*675*275мм | |
| Gy APF-0.69-100A/4L-R/W. | 100 | 690 ± 20% | 495*675*275мм |
