380V решетката за монтирање статички вар генератор

Генераторот на монтирање 380V Mount Static VAR е моќно решение за одржување на стабилноста на напонот и подобрување на факторот на моќност во околини со голема побарувачка. Ако барате сигурни перформанси и ефикасност, побарајте понуда денес! Нашиот стручен тим е подготвен да обезбеди прилагодени решенија за да ги задоволи вашите специфични потреби. Со нашата врвна технологија, можете да ја подобрите енергетската ефикасност и да обезбедите постојан квалитет на моќност.

Испрати барање

Опис на производот

380V Rack Mount Static Var Generator (SVG) нуди динамична реактивна компензација на електрична енергија за трифазни 380V електрични системи. Овој SVG користи напредна дигитална контрола DSP+CPLD и топологија на три нивоа, обезбедувајќи прецизна и одговорна компензација со целосен одговор на одговор под 10ms. Наменето за удобна инсталација во стандардни 19-инчни лавици, конфигурацијата на монтирање на решетката заштедува простор и го поедноставува одржувањето. Достапните капацитети се движат од 15kvar до 100kvar (15KVAR, 35KVAR, 50KVAR, 75KVAR и 100KVAR), овозможувајќи флексибилна примена во разновидни индустриски поставки.

Опис на моделот:

Gy	Svg	0.4	50к	/	4л	R
Код на претпријатијата	Статички генератор на VAR	Ниво на напон 0,4: 380V ± 20%	Оценет капацитет (KVAR) 10/15/35/50/75/100KVAR		3L: Трифазен три-жица 4L: Трифазен четири-жица	Р: Монтажа на решетката

Карактеристики:

● Користете DSP+CPLD Сите дигитални контролни јадро, технологија на топологија на три нивоа, напредна алгоритам за откривање на реактивна моќност и стратегија за контрола на PWM за да постигнете динамичен и точен компензација на реактивната моќност.
● Усвојување на модуларен дизајн, кој олеснува паралелно поврзување на повеќе модули, зазема мал простор и е лесен за одржување.
● Структурниот дизајн на независни воздушни канали и независни магацини обезбедува стабилна работа на опремата.
● Изведете динамичен компензација со целосен опсег за индуктивна реактивна моќност и капацитивна реактивна моќност и решавање на трифазен проблем со нерамнотежа во исто време.
● Динамичката брзина на одговор на товарот е на ниво на милисекунда, што може да постигне динамичен и точен компензација за реактивната моќност на оптоварувањето на влијанието.

Апликации:

380V Rack Mount Static VAR генераторите се идеални за индустриски апликации кои бараат ефикасна реактивна контрола на електрична енергија во трифазни 380V системи:

● Индустриска контрола на моторот (трифазна):Подобрување на ефикасноста и факторот на моќност на трифазни мотори, намалување на потрошувачката на енергија и трошоците за работа.
● Корекција на факторот на електрична енергија (индустриска):Корекција на факторот на моќност во индустриските објекти, минимизирање на трошоците за електрична енергија и подобрување на капацитетот на постојната електрична инфраструктура.
● Хармонично ублажување (трифазни системи):Намалување на хармоничкото искривување во трифазни системи, заштита на чувствителна опрема и подобрување на квалитетот на моќноста.
● Интеграција на обновлива енергија (трифазна):Олеснување на лесна интеграција на трифазни обновливи извори на енергија, обезбедувајќи стабилност на мрежата и одржување на висок квалитет на моќност.

380V Rack Mount Static VAR генераторите даваат робусно и ефикасно решение за оптимизирање на квалитетот и ефикасноста на електрична енергија во барањето индустриски средини.

380V Rack Mount Static Var Generator

Технички параметри:

	220V серија	380V серија		500V серија		690V серија
Надморска височина	<2000m, над 2000м, извлечете според GB/T3859.2
Температура на околината	-20 ～+50
Релативна влажност	≤90%, нема кондензација на површината кога месечната минимална температура е 25 ℃
Ниво на загадување	Ниво III подолу
Работен напон	AC220V ± 20%	AC380V ± 20%		AC500V ± 20%		AC690V ± 20%
Работна фреквенција	50Hz ± 5%
Оценет капацитет за компензација	5kvar	15/35/50/75/100KVAR		90kvar		120kvar
Структура на мрежа	L/n	3p3w/3p4w
Број на единици поврзани паралелно	Улимиран
Севкупна ефикасност на машината	≥97%
Фреквенција на вклучување	32kHz	16kHz		12.8kHz		12.8kHz
Избор на функција	Реактивна моќ	Реактивна po wer 、 реактивна po wer+нерамнотежа
Стапка на компензација на реактивна моќност	≥99%	> 95%
Целосно време на одговор	<10ms
Бучава	≤60db	≤60db		≤65db		≤65db
Контролен метод	Двонасочен интерфејс RS485 (поддржува GPRS/WiFi)
Заштита	Преоптоварување, софтвер/хардвер прекумерна струја, мрежна пренапон и поттикнување на напојување, прекин на електрична енергија, претерана заштита, абнормалност на фреквенцијата, итн.		Преоптоварување, софтвер/хардвер прекумерна струја, мрежна пренапон и поттик, нерамнотежа на напон на мрежата, прекин на електрична енергија, претерана абнормалност, абнормалност на фреквенцијата, заштита на струјно коло, итн.
Метод на инсталација	Решетка/wallид монтиран				Решетка
Дојдовна линија	Назад дојдовен （Тип на решетката ）、 Горниот дојден （wallиден монтиран				Назад дојдовна линија
Ниво на заштита	IP20

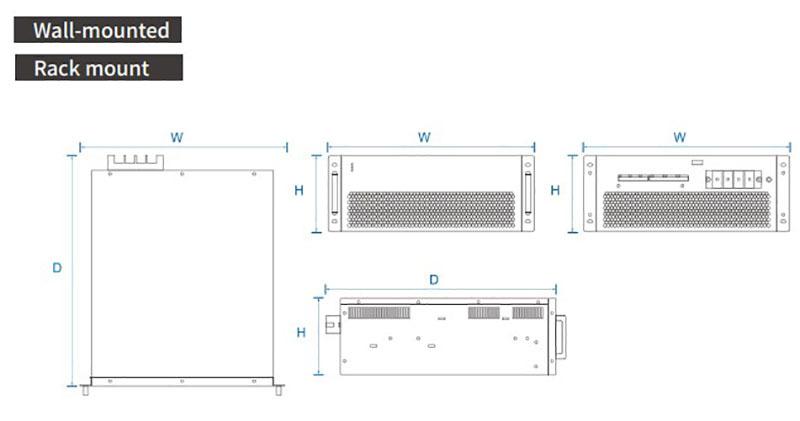

Модел и спецификација:

380V Rack Mount Static Var Generator

Модели
Број на модел	Капацитет за компензација (KVAR)	Системски напон (V)	Димензии (dwh)	Метод на ладење
Gy SVG-0.22-5K/2L-R/W.	5	220	220330160мм	Присилно ладење на воздухот
Gy SVG-0.4-15K/4L-R/W.	15	380 ± 20%	46049089мм
Gy SVG-0.4-35K/4L-R/W.	35	380 ± 20%	46049089мм
Gy SVG-0.4-50K/4L-R/W.	50	380 ± 20%	500510190мм
Gy SVG-0.4-75K/4L-R/W.	75	380 ± 20%	500550240мм
Gy SVG-0.4-100K/4L-R/W.	100	380 ± 20%	500550240мм
Gy SVG-0.5-90K/4L-R/W.	90	500 ± 20%	495675275мм
Gy SVG-0.69-120K/4L-R/W.	120	690 ± 20%	495675275мм
